贵州遵义余庆洗砂回收零排放系统案例

日期:2018-07-11  人气:7

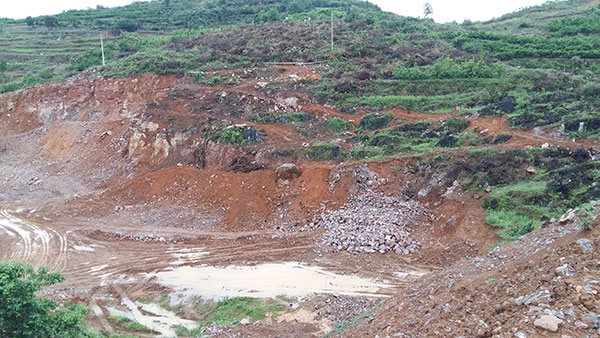

贵州遵义余庆现场


一、用户现场资料及需求

物料类型:经破碎后的机制砂

1、物料进洗砂机回收一体机

(1)砂180t/h

(2)清水300 m3/h

2、回收干排后尾水处理,水量250m3/h(尾水含泥量小于10%)。

二、推荐主要设备

1、洗砂、回收、干排设备

(1)洗砂回收一体机

2、尾水处理零排放设备

(1)三氢净化体

(2)厢式压滤机

三、主要设备配置

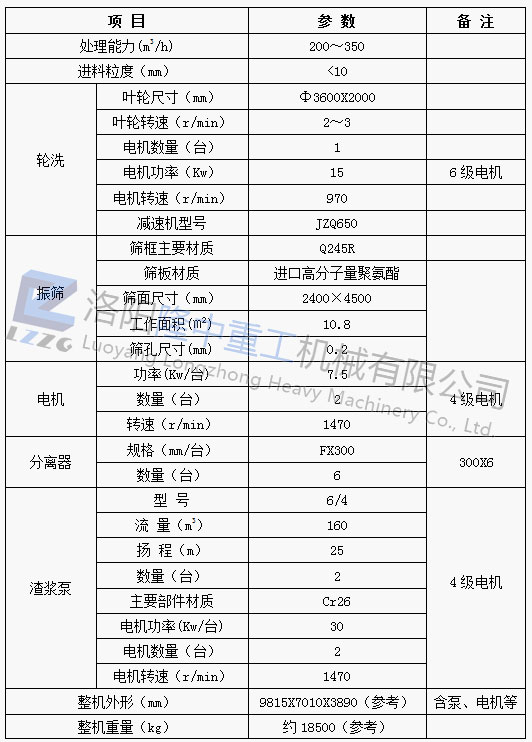

1洗砂回收一体机LZ36-180主要技术参数如下:




注:单机装机功率90Kw

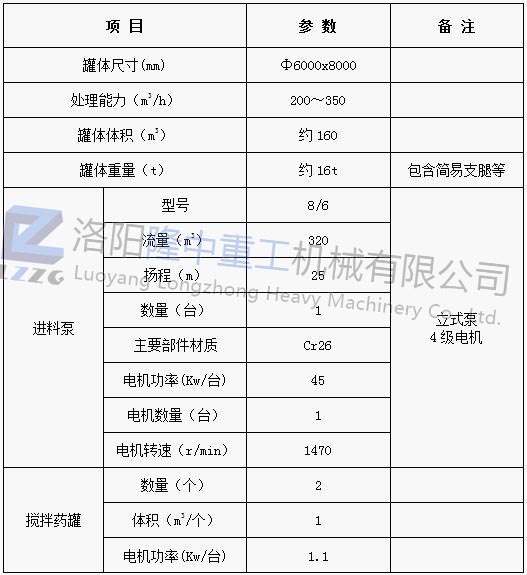

2三氢净化体S-6000主要技术参数如下:


注:单机装机功率47.2kw

设备包含:

(1)三氢净化体主体(罐体+简易支腿)

(2)加药搅拌罐(2个/台)

(3)立式泵1台

(4)返冲洗管道等内部组件

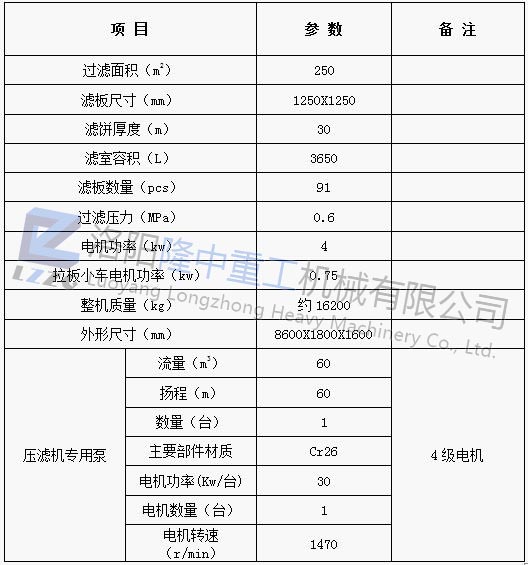

3厢式压滤机G2502-125主要技术参数如下:


注:单机装机功率34.75kw

该设备包含:

(1)厢式压滤机主机

(2)压滤机清水流槽

(3)压滤机入料返流保护管、压力表等

(4)压滤机专用泵

四、实施方案

本方案对物料进行清洗回收,及尾水净化处理,实施方案如下:

第一步:利用洗砂回收一体机,实现物料的洗净与回收。

第二步:利用三氢净化体,实现上述洗砂回收一体机作业后的尾水净化、泥水分离。

第三步:利用厢式压滤机,将三氢净化体浓密后的污泥压成泥饼,实现干堆。

本方案处理水量250m3/h

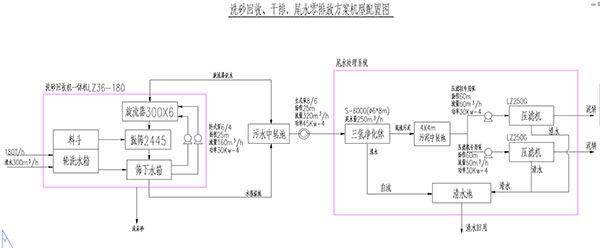

工艺流程如下:

物料进入洗砂回收一体机(LZ36-180)叶轮水箱,经洗砂回收一体机处理后的物料颗粒由出料口排出,经由皮带机运送到料堆,旋流器溢流尾水自流进入污水中转水池(4X4m),污水中转水池中的废水由立式泵(8/6)抽取进入三氢净化体(S-6000)。


经三氢净化体浓密后的泥浆自流进入泥浆中转池,再由压滤机专用泵抽取,打入厢式压滤机,经压滤机压滤成泥饼排出。同时三氢净化体溢流清水,与压滤机压滤出的清水回流到清水中转池,从而实现细砂回收增效、固废干排处理及水资源的回收再利用。

注:此配置为两台G2502-125厢式压滤机,用户另外预留备用一台G2502-125厢式压滤机位置,以备现场物料泥量出现变化时增加第三台压滤机。

五、此方案预期达到的目标

1、实现物料中固体颗粒回收脱水:-200目以上固体颗粒回收率达80~90%,脱水后物料含水率达到16~20%。成品砂含泥量小于等于3%,符合商混用砂标准。

2、实现尾水的净化回用:净化后的尾水悬浮物(SS)低于300mg/L(特殊物料除外),高于GB8978《污水综合排放标准》中有关矿山行业尾水排放的三级排放相关标准。清水回用率大于90%,符合国家关于工业采矿、选矿等有关水资源重复利用标准。

3、实现固体废弃物的干堆干排:压滤过的泥饼含水率小于60~75%,达到国家关于固体废弃物干堆干排或混合填埋含水率标准。
