细砂回收机分离器设备说明

日期：2017-06-06 人气：7

高压分离器是细砂回收机的重要组成部分，下面小编就为大家介绍一下它的用途及结构特点。

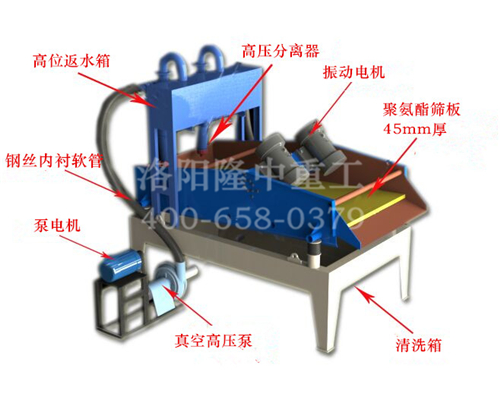

细砂回收机结构图

1.用途:分J、浓缩

2.分离子结构特点：

(1)分离子采用钢壳内衬耐磨KM抗磨陶瓷复合材料制作。整机具有耐磨性强、不易老化、不发生锈蚀等特点。

KM抗磨陶瓷复合材料具有优良的耐高温性能——可以在-250C～1500C之间正常使用；还具有优异的耐酸、碱、油性能，不易老化，不发生锈蚀。

(2)给矿口的形状采用渐开线进料，有利于提高分离子分J效率。

(3)合理的流道结构、光滑的内表面、尽可能少的泄露点等，使得分离子分J效果好，安装简单，维修方便。

(4)根据工艺流程需要，经计算和试验确定适当的溢流管径和底流口径，如不在常规范围内，可直接向威海鑫鸿盛分离器公司订购。

3.分离器结构特点

（1）分离器是由分离子组成的组合式分离器，采用矿浆分配器集中进料，有利于进入各分离子的矿浆保持均衡的压力，从而保证各分离子的正常工作。

（2）分离器主要由以下几部分组成:

①矿浆分配器

②分离子

③溢流箱

④底流箱

⑤支架。

（3）矿浆分配器设计合理，保证各单体分离子工作状态**一致，溢流粒度组成稳定；溢流箱、底流箱角度设计合理，有利于溢流、底流顺利排出，且不发生喷溅。

（4）分离子通过隔膜阀倾斜安装在径向圆柱式料浆分配器上。分离子溢流汇流到溢流箱经溢流总管排出，分离子底流汇流到倾斜式底流箱经底流总管排出。整体结构紧凑、安装方便、处理能力大。

（5）分离器中各分离子通过阀门控制，进料总管上安装有压力表，可以通过压力表读数调整工作状态及判断分离子运行状态。
